B5AG

Kugelfűhrungsbuchsen mit flansch

  • Norm: DIN 9831 / ISO 9448-5
  • Material: 1.7131
  • Hardness: 61÷63 HRC
Verfügbarkeit prüfen

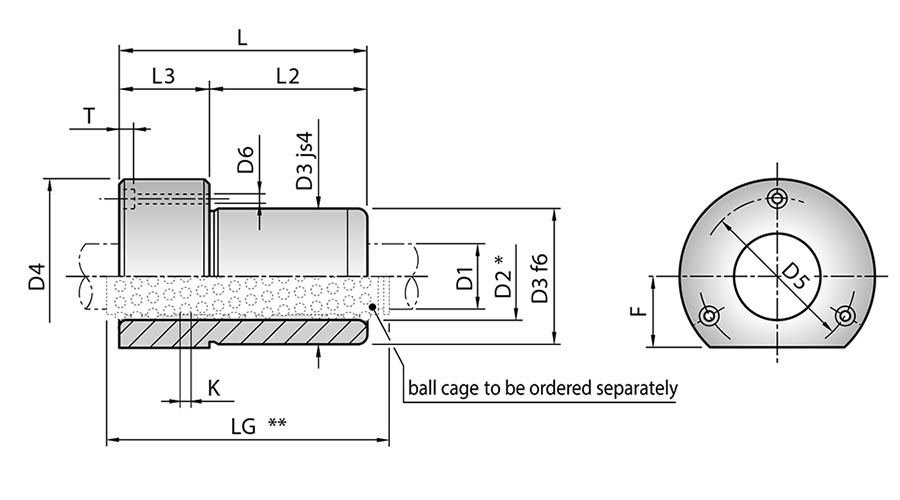

Code D1 D2 D3 D4 D5 D6 K L L2 L3 LG T
B5AG15-5 15 21 28 45 35 4,5 15 36 30 6 45 3,4
B5AG15-6 15 21 28 45 35 4,5 15 29 23 6 45 3,4
B5AG16-5 16 22 28 45 35 4,5 15 36 30 6 45 3,4
B5AG16-6 16 22 28 45 35 4,5 15 29 23 6 45 3,4
B5AG19-6 19 25 32 50 40 4,5 18 38 23 15 45 4,6
B5AG19-5 19 25 32 50 40 4,5 18 45 30 15 56 4,6
B5AG19-4 19 25 32 50 40 4,5 18 52 37 15 71 4,6
B5AG20-4 20 26 32 50 40 4,5 18 52 37 15 71 4,6
B5AG20-5 20 26 32 50 40 4,5 18 45 30 15 56 4,6
B5AG20-6 20 26 32 50 40 4,5 18 38 23 15 45 4,6
B5AG24-6 24 30 40 63 50 5,5 23 38 23 15 45 5,7
B5AG24-5 24 30 40 63 50 5,5 23 55 30 25 71 5,7
B5AG24-4 24 30 40 63 50 5,5 23 62 37 25 71 5,7
B5AG25-4 25 31 40 63 50 5,5 23 62 37 25 71 5,7
B5AG25-5 25 31 40 63 50 5,5 23 55 30 25 71 5,7
B5AG25-6 25 31 40 63 50 5,5 23 38 23 15 45 5,7
B5AG30-4 30 38 48 72 58 5,5 28 72 47 25 80 5,7
B5AG30-5 30 38 48 72 58 5,5 28 62 37 25 71 5,7
B5AG30-6 30 38 48 72 58 5,5 28 45 30 15 56 5,7
B5AG32-6 32 40 48 72 58 5,5 28 45 30 15 56 5,7
B5AG32-5 32 40 48 72 58 5,5 28 62 37 25 71 5,7
B5AG32-4 32 40 48 72 58 5,5 28 72 47 25 80 5,7
B5AG38-4 38 46 58 85 70 6,6 33 77 47 30 95 6,8
B5AG38-5 38 46 58 85 70 6,6 33 67 37 30 80 6,8
B5AG38-6 38 46 58 85 70 6,6 33 55 30 25 63 6,8
B5AG40-4 40 48 58 85 70 6,6 33 77 47 30 95 6,8
B5AG40-5 40 48 58 85 70 6,6 33 67 37 30 80 6,8
B5AG40-6 40 48 58 85 70 6,6 33 55 30 25 63 6,8
B5AG48-6 48 56 70 104 86 9 38 62 37 25 80 9
B5AG48-5 48 56 70 104 86 9 38 89 47 42 95 9
B5AG48-4 48 56 70 104 86 9 38 102 60 42 120 9
B5AG50-4 50 58 70 104 86 9 38 102 60 42 120 9
B5AG50-5 50 58 70 104 86 9 38 89 47 42 95 9
B5AG50-6 50 58 70 104 86 9 38 62 37 25 80 9
B5AG60-4 60 68 85 120 100 9 46 102 60 42 120 9
B5AG60-5 60 68 85 120 100 9 46 89 47 42 95 9
B5AG63-4 63 71 85 120 100 9 46 102 60 42 120 9
B5AG63-5 63 71 85 120 100 9 46 89 47 42 95 9
B5AG80-4 80 92 105 148 125 11 56 125 75 50 140 11
